128x64 繪圖型單色顯示模組 | BG12864B
● Built-in controller ST7920
(128x64 dots matrix mode or 16x16 dots Big5/GB
Chinese mode, or 8x16 dots ASCII mode)
● +5V single power supply
● 1/32 duty cycle
● Option: +3V single power supply
● Option: LED array / edge B/L,EL B/L
BG12864B
BG12864B 是一款單色 128×64 圖形 LCD 顯示模組，採用晶片封裝（COB）製程，並配有金屬框架。
內建控制器 ST7920 或等效控制器，支援 128×64 點陣圖形模式、16×16 點陣繁體／簡體中文字模式，或 8×16 點陣 ASCII 模式。另可選配溫度補償電路。
模組尺寸為 (93×70) 毫米，顯示區域為 (72×40) 毫米。
支援 5V 電源供應，亦提供 3V 電壓選項。

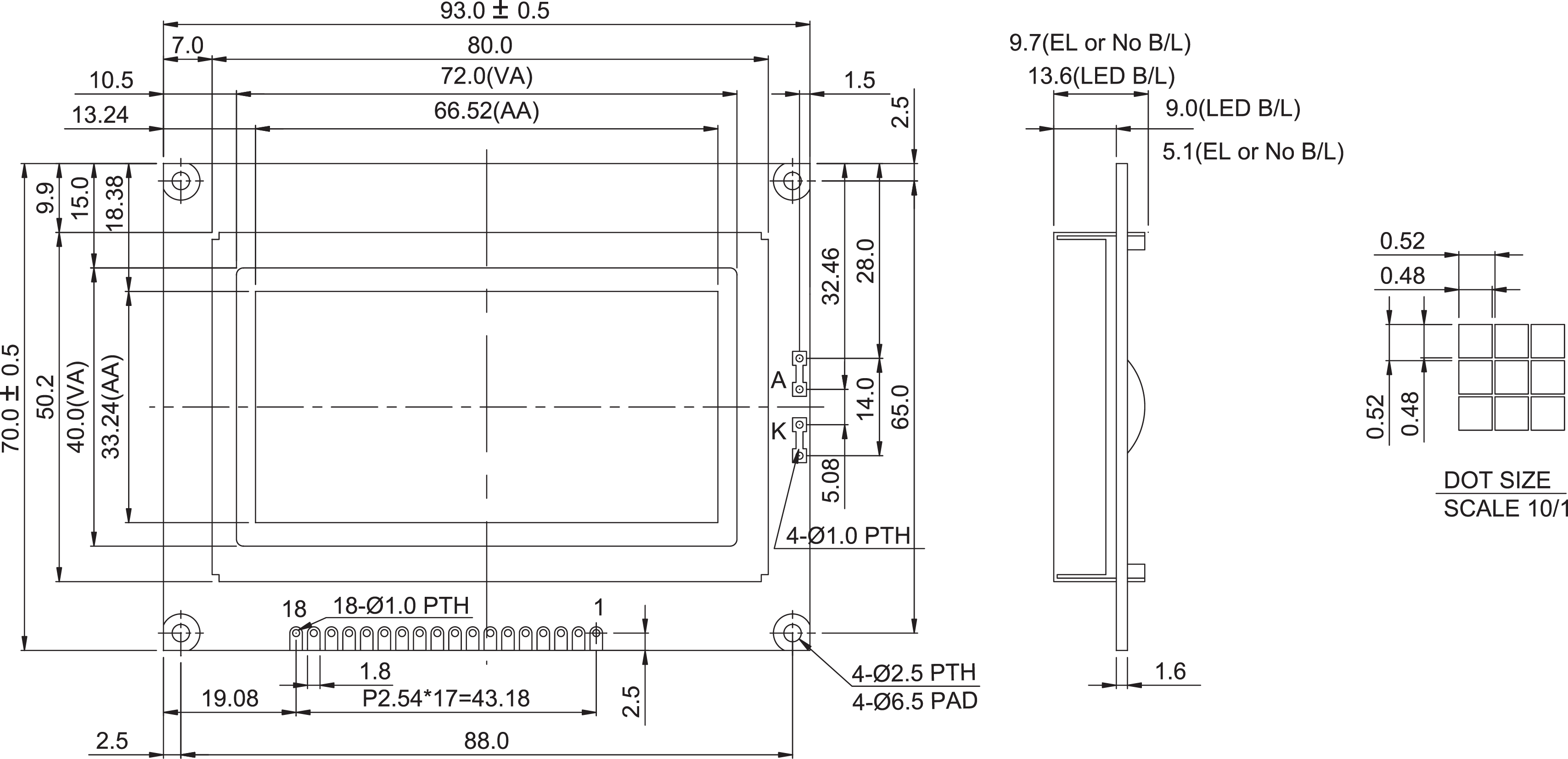

● Mechanical Data
|
Item |
Standard Value |
Unit |
|
Module Dimension |
93.0 x 70.0 |
mm |
|
Viewing Area |
72.0 x 40.0 |
mm |
|
Dot Size |
0.48 x 0.48 |
mm |
|
Dot Pitch |
0.52 x 0.52 |
mm |
● Pin Assignment
Pin
Symbol
Function
1
Vss
GND
2
Vdd
+5V (+3V option)
3
Vo
Contrast adjustment
4
RS
Register selection signal
5
R/W
Data read/write
6
E
H -> L Enable signal
7~14
DB0~7
Data bus line
15
A
Power supply for B/L (+)
16
K
Power supply for B/L (GND)
17
/RST
Reset LCD module
18
Vee
Positive voltage output +7.5V
