16x2 字元型單色顯示模組 | BC1602D
● COB with metal frame
● 5x7 dots with cursor
● Built-in controller ST7066 or equivalent
● +5V single power supply
5. 1/16 duty cycle
6. LED B/L pins:15/16,or A/K or 1/2
7. Option: LED array / edge B/L,EL B/L
8. Option: +3V single power supply
9. Option: Negative voltage
10. Option: LCD Vop Fix on 5V(-20℃~+70℃)
BC1602D
BC1602D 是一款 16×2 字元液晶顯示模組（LCM），採用晶片黏著封裝（COB, Chip on Board）製程，並配有金屬框架。
BC1602D 模組的外觀尺寸為 85.0×36.0 毫米，可視區域為 66.0×16.0 毫米。
內建 ST7066（或等效）控制器，支援多種語言字型，包括英文、日文、中文、西歐與東歐語系、俄文等。
本模組提供 無背光、LED 背光 或 EL 冷光背光 等選項。
BC1602D 液晶模組 可選擇 灰色、黃綠色 或 藍色 液晶顯示。

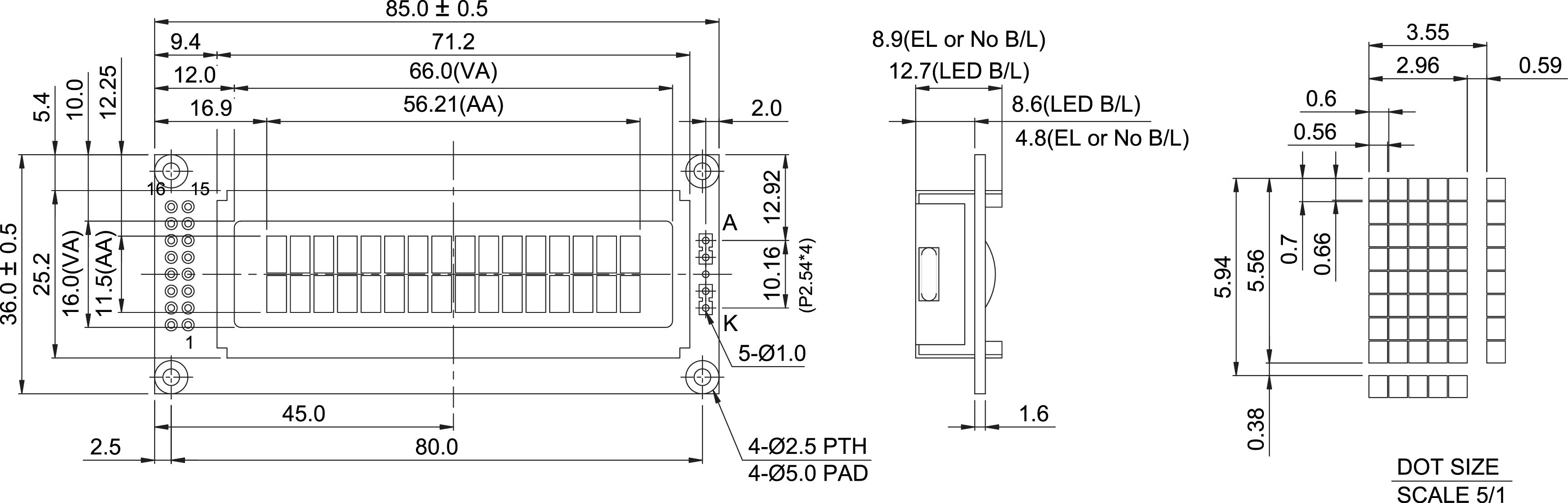

● Mechanical Data
Item
Standard Value
Unit
Module Dimension
85.0 x 36.0
mm
Viewing Area
66.0 x 16.0
mm
Dot Size
0.56 x 0.66
mm
Character Size
2.96 x 5.56
mm
● Pin Assignment
Pin
Symbol
Function
1
Vss
GND
2
Vdd
+5V (+3V option)
3
Vo
Contrast adjustment
4
RS
H/L register select signal
5
R/W
H/L read/write signal
6
E
H─>L enable
signal
7~14
DB0~7
H/L data bus line
15
A/Vee
Power Supply for B/L(+)/Negative voltage output
16
K
Power supply for B/L (GND)
