8x2 字元型單色顯示模組 | BC0802A
●COB with metal frame
●5*7 dots with cursor
●Built-in controller ST7066 or equivalent
●+5V single power supply
●1/16 duty cycle
●LED B/L pins: A/K, or 1/2, or 15/16
●Option: LED, EL B/L
BC0802A
BC0802A 是一款 8×2 字元液晶顯示模組（LCM），採用晶片黏著封裝（COB, Chip on Board）製程，並配有金屬框架。
BC0802A 模組的外觀尺寸為 58.0×32.0 毫米，可視區域為 38.0×16.0 毫米。
內建 ST7066（或等效）控制器，支援多種語言字型，包括英文、日文、中文、西歐與東歐語系、俄文等。
本模組提供無背光、LED 背光或EL 冷光背光等選項。
BC0802A 液晶模組可選擇灰色、黃綠色或藍色液晶顯示。

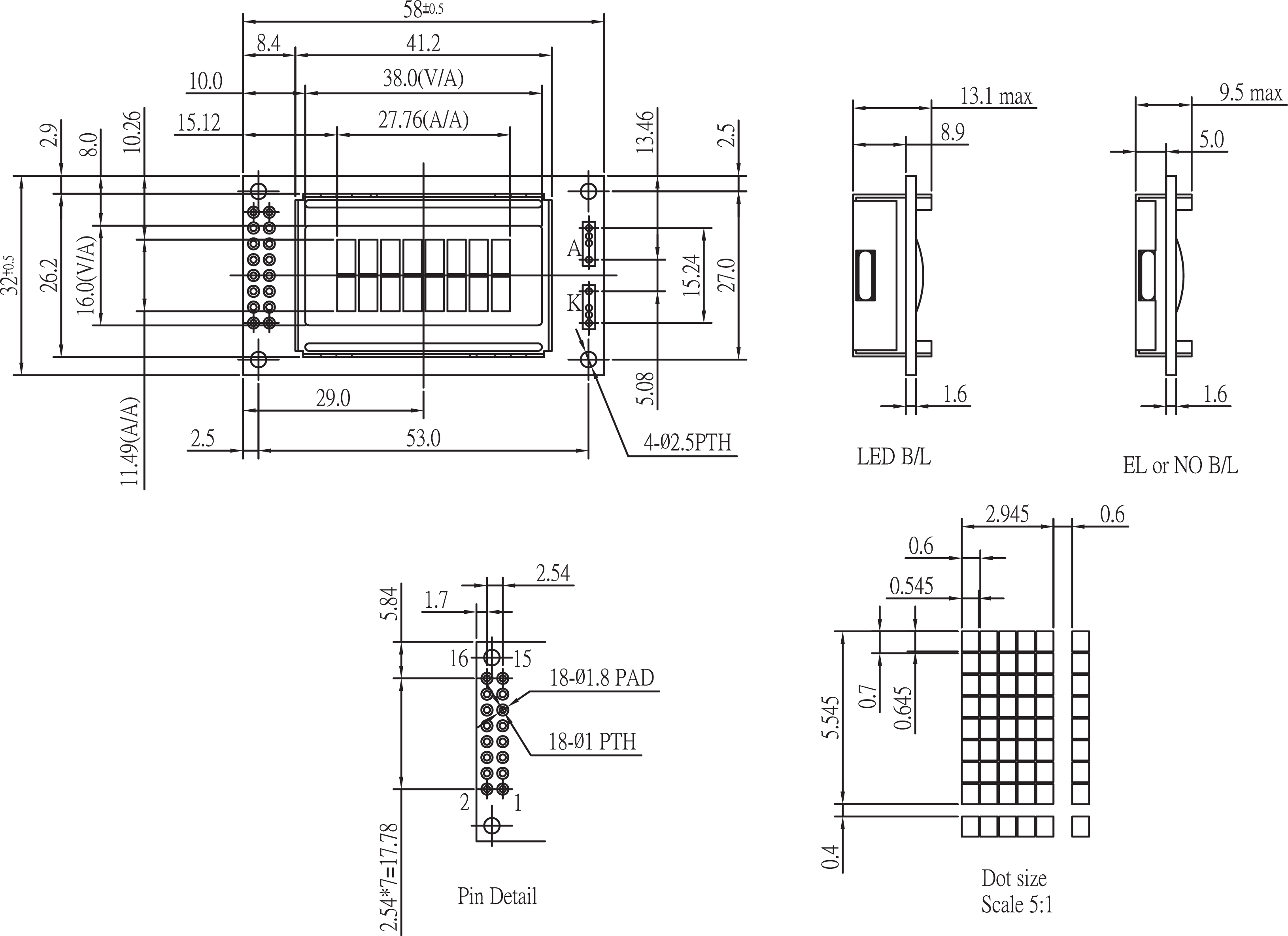

● Mechanical Data
Item
Standard Value
Unit
Module Dimension
58.0 x 32.0
mm
Viewing Area
38.0 x 16.0
mm
Dot Size
0.545 x 0.645
mm
Character Size
2.945 x 5.545
mm
● Pin Assignment
Pin
Symbol
Function
1
Vss
GND
2
Vdd
+5V (+3V
option)
3
Vo
Contrast
adjustment
4
RS
H/L register
seclect signal
5
R/W
H/L read/write
signal
6
E
H --> L
enable signal
7~14
DB0~7
H/L data bus
line
15
A
Power supply
for B/L (+)
16
K
Power supply
for B/L (GND)
