16x2 字元型單色顯示模組 | BC1602E
● 5x7 dots with cursor
● Built-in controller ST7066 or equivalent
● +5V single power supply
● 1/16 duty cycle
● LED B/L pins:15/16,or A/K or 1/2
● Option: LED array / EL B/L
● Option: +3V single power supply
● Option: Negative voltage
BC1602E
BC1602E 是一款大字體 16×2 字元液晶顯示模組（LCM），採用晶片黏著封裝（COB, Chip on Board）製程，並配有金屬框架。
字元尺寸為 4.84×9.66 毫米。
BC1602E 模組的外觀尺寸為 122.0×44.0 毫米，可視區域為 99.0×24.0 毫米。
內建 ST7066（或等效）控制器，支援多種語言字型，包括英文、日文、中文、西歐與東歐語系、俄文等。
本模組提供 無背光、LED 背光 或 EL 冷光背光 等選項。
BC1602E 液晶模組 可選擇 灰色、黃綠色 或 藍色 液晶顯示。

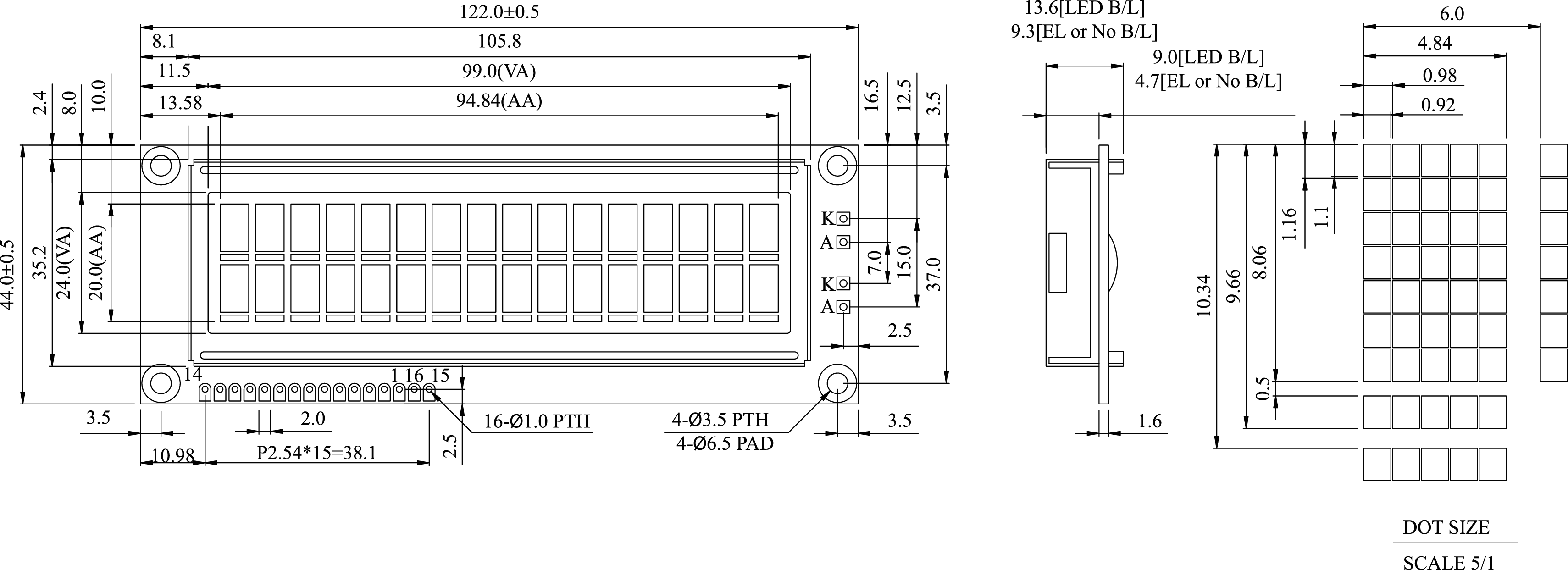

● Mechanical Data
|
Item |
Standard Value |
Unit |
|
Module Dimension |
122.0 x 44.0 |
mm |
|
Viewing Area |
99.0 x 24.0 |
mm |
|
Dot Size |
0.92 x 1.10 |
mm |
|
Character Size |
4.84 x 9.66 |
mm |
● Pin Assignment
Pin
Symbol
Function
1
Vss
GND
2
Vdd
+5V (+3V option)
3
Vo
Contrast adjustment
4
RS
H/L register select signal
5
R/W
H/L read/write signal
6
E
H─>L enable
signal
7~14
DB0~7
H/L data bus line
15
A/Vee
Power Supply for B/L(+)/Negative voltage output
16
K
Power supply for B/L (GND)
