240x128 繪圖型單色顯示模組 | BG240128A
● Built-in controller UCi6963c or equivalent
● 1/128 duty cycle
● Option: negative voltage
● Option: LED Green, white B/L,EL B/L,CCFL
BG240128A
BG240128A 是一款單色 240×128 圖形 LCD 顯示模組，採用表面黏著（SMT）PCB 製程，配有金屬外框。
內建 UCi6963c 或等效控制器。
模組尺寸為 (170×103.5) 毫米，顯示區域為 (132×76) 毫米。
支援 5V 電源供應，並提供負電壓選項。

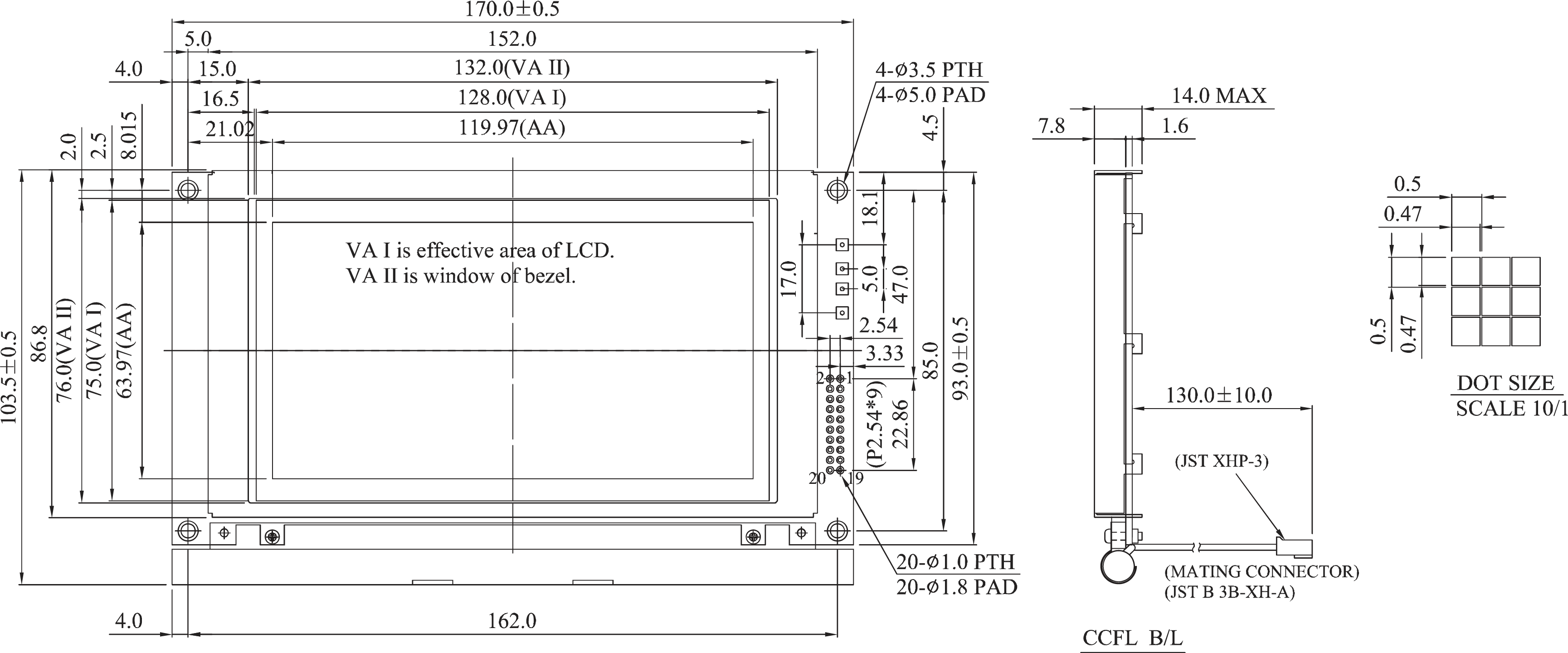

● Mechanical Data
|
Item |
Standard Value |
Unit |
|
Module Dimension |
170.0 x 103.5 |
mm |
|
Viewing Area |
132.0 x 76.0 |
mm |
|
Dot Size |
0.47 x 0.47 |
mm |
|
Dot Pitch |
0.50 x 0.50 |
mm |
● Pin Assignment
Pin
Symbol
Function
1
FGND
Frame GND
2
Vss
Power supply (GND)
3
Vdd
Power supply for logic(+5V)
4
Vo
Contrast adjustment
5
/WR
Data write
6
/RD
Data read
7
/CE
Chip enable
8
C/D
Code/Data
9
NC/Vee
No connection/Negative
10
/RST
Controller reset
11~18
DB0~7
Data bus line
19
FS
Font selection (H:6x8 L:8x8)
20
RV
Reverse (H: reverse L: normal)
voltage output -16.0V
