320x240 繪圖型單色顯示模組 | BG320240B1
● Built-in controller RA8835
● +5V power supply
● 1/240 duty cycle
● Option: LED edge/white B/L, CCFL
● Option: negative voltage (built-in, external)
● Option: touch panel
● Option: 80 Series MPU interfance
● Option: +3V single power supply
BG320240B1
BG320240B1 是一款單色 320×240 圖形 LCD 顯示模組，採用表面黏著（SMT）PCB 製程，配有金屬外框。
本模組內建 RA8835 控制器。
模組尺寸為 (139.98×120.24) 毫米，顯示區域為 (120.14×92.14) 毫米。
支援 5V 電源供應，並提供負電壓選項。
同時提供選配的 80 系列 MPU 介面。

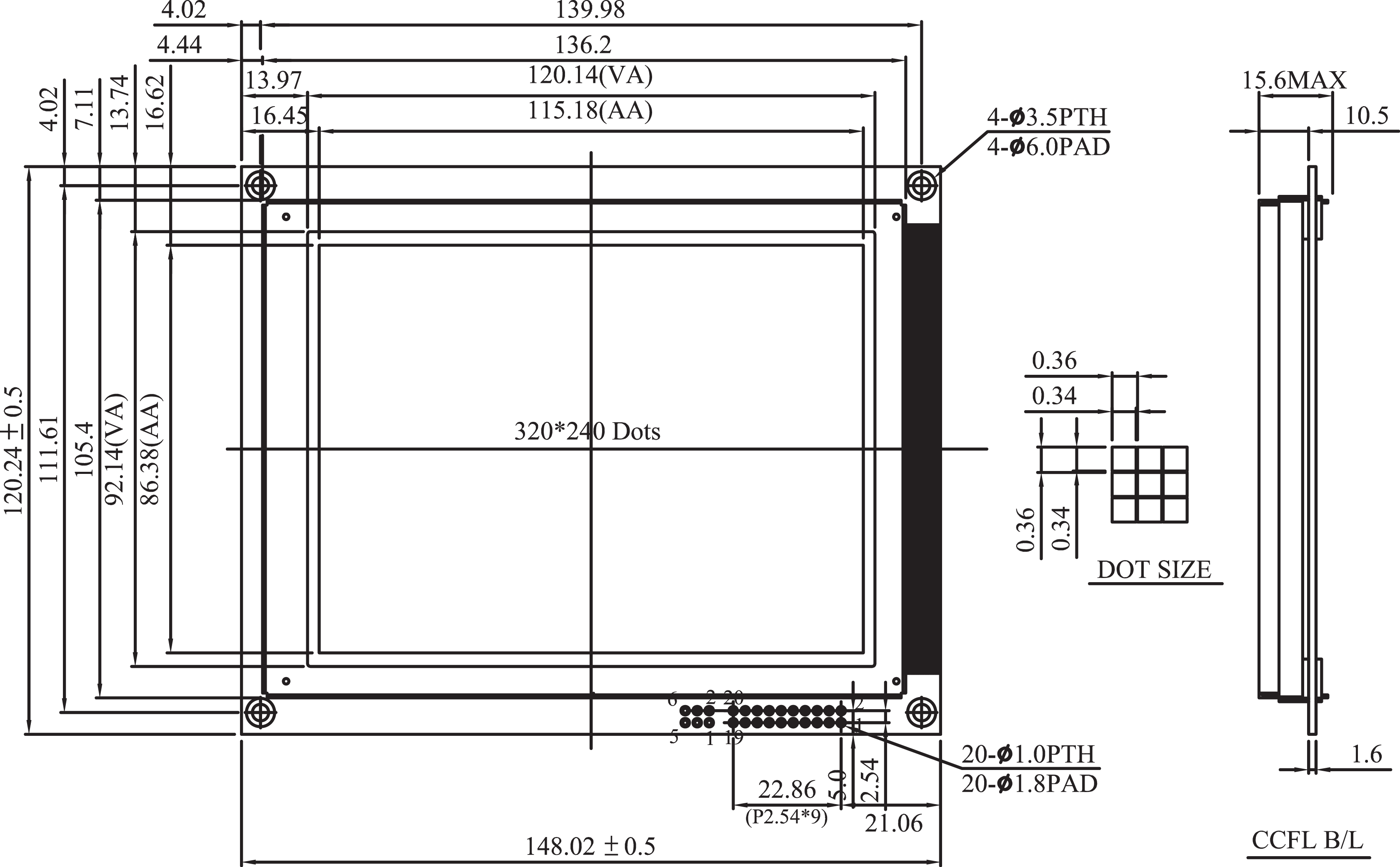

● Mechanical Data
|
Item |
Standard Value |
Unit |
|
Module Dimension |
139.98 x 120.24 |
mm |
|
Viewing Area |
120.14 x 92.14 |
mm |
|
Dot Size |
0.34 x 0.34 |
mm |
|
Dot Pitch |
0.36 x 0.36 |
mm |
● Pin Assignment
Pin
Symbol
Function
1
Vss
Power supply (GND)
2
Vdd
+5V (+3V option)
3
Vo
Contrast adjustment
4
E
Enable signal
5
R/W
Read/write signal
6
Ao
Data/instruction
7~14
DB0~7
Data bus line
15
/CS
Chip select
16
/RST
Reset signal
17
Vee
Negative voltage output -25V
18
FGND
Frame Ground
19
NC
No connection
20
/DISP OFF
Display off
