160x32 繪圖型單色顯示模組 | BG16032A
● Built-in controller ST7920
● +5V single power supply
● 1/32 duty cycle
● Option: +3V single power supply
● Option: LED, EL B/L Display mode
Dot matrix (160x32 dots), Chinese Big5
or GB (16x16 dots) , ASCII(8x16 dots)
BG16032A
BG16032A 是一款單色 160×32 圖形 LCD 顯示模組，採用晶片黏著（COB）製程，並配有金屬框架。
內建 ST7920 或等效控制器，支援 160×32 點陣模式，可顯示中文字（繁體/簡體 16×16 點）及英文字（ASCII 8×16 點）。
模組尺寸為 (116×37) 毫米，顯示區域為 (85×18.6) 毫米。
支援 5V 電源供應，亦可選擇 3V 電源版本。

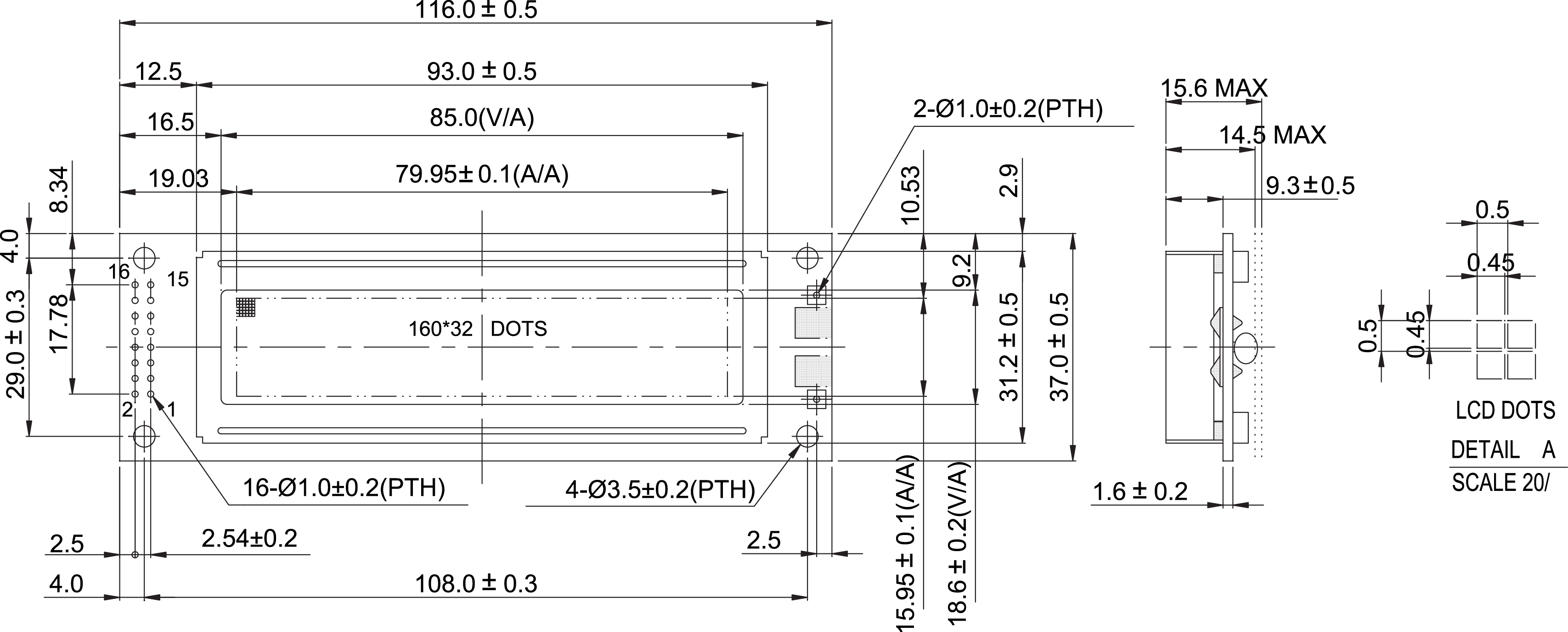

● Mechanical Data
|
Item |
Standard Value |
Unit |
|
Module Dimension |
116.0 x 37.0 |
mm |
|
Viewing Area |
85.0 x 18.6 |
mm |
|
Dot Size |
0.45 x 0.45 |
mm |
|
Dot Pitch |
0.50 x 0.50 |
mm |
● Pin Assignment
Pin
Symbol
Function
1
Vss
GND
2
Vdd
+5V (+3V option)
3
Vo
Contrast adjustment
4
RS
H/L register select signal
5
R/W
read/write signal
6
E
H─>L enable
signal
7~14
DB0~7
H/L bus line
15
A/Vee
Power supply for B/L (+)/ Negative
voltage output
16
K
Power supply for B/L (GND)
