16x2 字元型單色顯示模組 | BC1602K1
● 5x7 dots with cursor
● Built-in controller ST7066 or equivalent
● +5V single power supply
● 1/16 duty cycle
● Option: +3V single power supply
● Option: negative voltage built-in
BC1602K1
BC1602K1 是一款 16×2 字元液晶顯示模組（LCM），採用晶片黏著封裝（COB, Chip on Board）製程，並配有金屬框架。
BC1602K1 模組的外觀尺寸為 59.0×29.3 毫米，可視區域為 52.0×15.0 毫米。
內建 ST7066（或等效）控制器，支援多種語言字型，包括英文、日文、中文、西歐與東歐語系、俄文等。
本模組提供 無背光、LED 背光 或 EL 冷光背光 等選項。
BC1602K1 液晶模組 可選擇 灰色、黃綠色 或 藍色 液晶顯示。

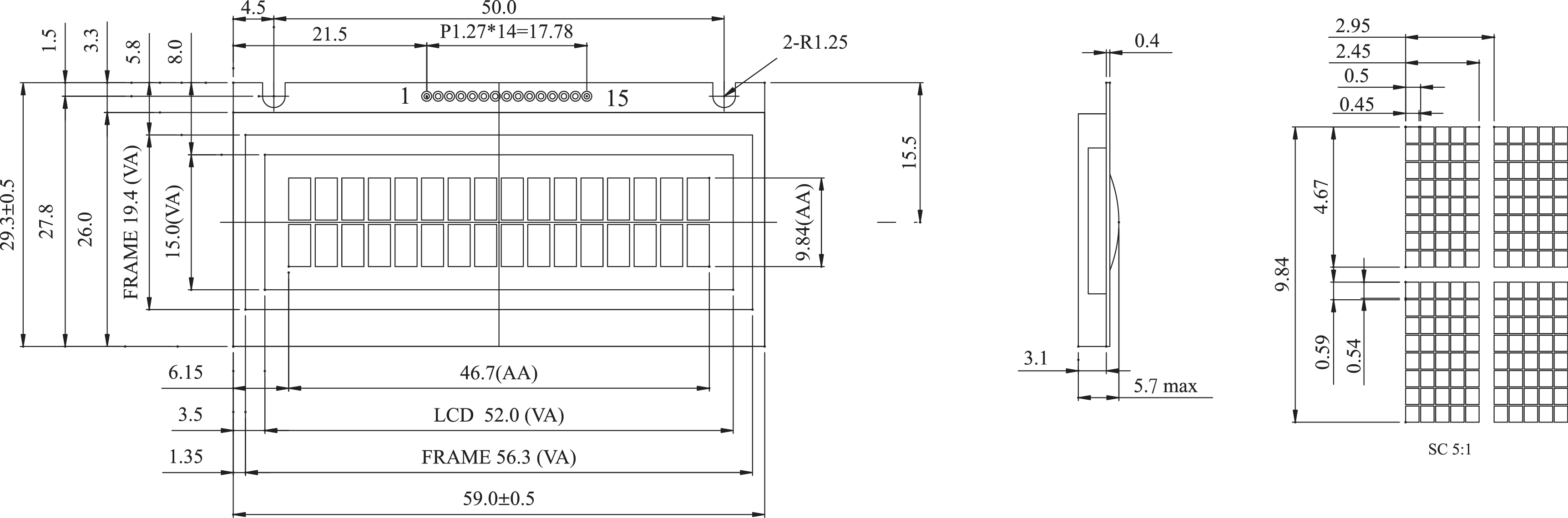

● Mechanical Data
|
Item |
Standard Value |
Unit |
|
Module Dimension |
59.0 x 29.3 |
mm |
|
Viewing Area |
52.0 x 15.0 |
mm |
|
Dot Size |
0.45 x 0.54 |
mm |
|
Character Size |
2.54 x 4.67 |
mm |
● Pin Assignment
Pin
Symbol
Function
1
LED(-)
Power supply for B/L(-)
2
Vss
GND
3
Vdd
+5V
4
Vo
Contrast adjustment
5
RS
H/L register select signal
6
R/W
H/L read/write signal
7
E
H─>L enable
signal
8~15
DB0~7
H/L data bus line
